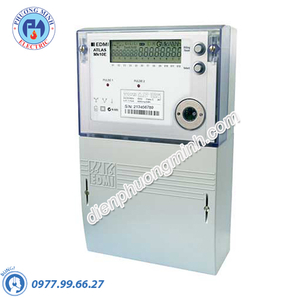

Công tơ điện tử 3 pha 3 giá EDMI - Model MK10E

Công tơ điện tử 3 pha 3 giá EDMI - Model MK10E



Công tơ điện 2 chiều EDMI Mk10E được dùng nhiều cho mạng lưới đo đếm điện năng 2 chiều giao - nhận (Ex - Im). Công tơ điện tử 2 chiều Mk10E đã được Phê Duyệt Mẫu từ Tổng cục đo lường.



Hãng sản xuất: EDMI



Thông số kỹ thuật:



Đo lường



- Cấp chính xác 0.5s và 1



- Theo tiêu chuẩn IEC 62052-11, 65023-21, 62053-22, 62053-23



- Theo tiêu chuẩn AS 62052.11, 65023.21, 62053.22, 62053.23



- Sơ đồ đấu dây: 3 pha 3 dây hoặc 3 pha 4 dây



Điện áp và nguồn cung cấp



- Định mức: 57-240V ( giữa pha và trung tính)



- Dãy điện áp hoạt động: 52-290V



- Công suất tổn hao: <10VA/pha, theo IEC 62053-61, 1998



- Tần số: 45-65Hz



Dòng áp:



- Đo gián tiếp: 1/4A, 1/10A và 5/20A



- Điện kế đo gián tiếp: chịu dòng gấp 20 lần dòng điện cực đại trong 0.5 giây



- Đo trực tiếp: 5/100A, 10/100A (cấp chính xác 1 hoặc 2)



- Điện kế đo gián tiếp: chịu dòng gấp 30 lần dòng điện cực đại trong 0.5 chu kỳ



- Công suất tổn hao: <0.5VA/pha



Giá trị điện năng được đo đạc:



- 3 phần tử, 4 góc phần tư



- Điện năng hữu công, vô công và biểu kiến (Wh, varh, VAh)



- Trị tuyệt đối Wh, varh, VAh.



- Pha A, B, C và tổng 3 pha.



- Các thông số hiển thị và đo đạc khác:



- Công suất: W, Var, VA



- Điện áp, dòng điện hiệu dụng (3 pha)



- Hệ số công suất, tần số, góc lệch pha



- Chỉ thị đo chất lượng nguồn điện



- Tổn hao do song hài bậc cao



- Hiển thị dạng sóng



Theo dõi điện áp so với điện áp định mức:



- Độ phân giải 5 chu kỳ



- Lưu trữ thời gian/ ngày tháng/ pha/ khoảng thời gian/ giá trị lệch xấu nhất.



- Các mức dao động lập trình được.



Ngõ vào/ ngõ ra chế độ xung:



- Các I/O chuẩn hàng trên cùng



+ Tối đa 4 I/O, nối đất độc lập, cch ly chịu được điện p 4KV.



+ Các lựa chọn: ngõ vào tích cực/thụ động, Ngõ ra S0/BOSFET/rờ le



+ Điện áp ngõ vào thụ động: 5V, 12V, 24V, 110V, 240V



+ Điện áp ngõ vào tích cực: 12V



+ Điện áp ngõ ra BOSFET:  tối đa 240V, 100mA



+ Điện áp ngõ ra S0: tối đa 27V, 27mA



+ Điện áp ngõ ra rờ le: 240V, 5A/2A



- Các I/O mở rộng hàng bên dưới (tuỳ chọn)



- Bề rộng xung ngõ ra: 1 đến 100ms



Nhiệt độ:



- Hoạt động: -250C to +600C



- Giới hạn: -250C to +700C



- Lưu trữ: -400C to +800C



- Độ ẩm: tới 95%



- Cấp bảo vệ: IP54



- Chống sương muối (IEC 60068-2-11)



Đồ thị phụ tải:



- Tích hợp giải pháp AMI



- Bộ nhớ đến 2.1MB



- Khả năng lưu 3600 ngày (10 năm)- lưu trữ (2 kênh, khoảng dừng 30 phút)



- 32 kênh lưu



- Khoảng lưu có thể lập trình được từ 1 phút đến 60 phút



- Có hai bản lưu độc lập.



- Đọc các giá trị điện năng/ giá trị tức thời, ngõ vào có tín hiệu xung.



- Có khả năng lưu trữ giá trị đọc trung bình, cực đại và cực tiểu.



Kích thước vật lý



- Tiêu chuẩn: dài 292.5mmx rộng 175mmx dày 94mm



Đồng hồ thời gian và lịch:



- Sai số khoảng 15giây/ tháng



- Thời gian lưu dự phòng: 10 năm (pin Lithium)



- Quản lý thời gian bằng thạch hoặc đồng bộ theo tần số chính của lưới



- Hỗ trợ chế độ tiết kiệm khi có ánh sáng ban ngày



- Hỗ trợ lịch đương đại hoặc lịch Ba Tư



Thời gian sử dụng:



- 8 biểu giávà 1 biểu tổng



- 32 thanh ghi chiều nhận và chiều phát



- 200 ngày đặc biệt có thể lập trình được



- Hàng ngày, hàng tuần, hàng năm và ngày đặc biệt.



- Có thể lập trình 200 ngày đặc biệt



- Có thể có 61 khoảng lưu giá trị trước đó.



- Ghi nhận giá trị công suất cực đại theo khối hoặc vòng.



- Các ngõ vào điện năng, phát xung.



- Thời gian xuất hiện công suất cực đại



Màn hình hiển thị tinh thể lỏng:



- Màn hình 7 đoạn



- 60 màn hình hiển thị do người dùng chọn



- Lỗi cảnh báo có thể định nghĩa được



- Hiển thị khi mất nguồn điện lưới.



Bảo mật



- Có nhiều mức độ bảo mật (tên người sử dụng, mật mã tích hợp khi truy cập)



- Có đến 7 cấp bảo mật độc lập



- Cho phép 6 cá nhân sử dụng riêng biệt.



Cảnh báo lỗi:



- Có chỗ niêm chì: bằng dây thông thường hay nhựa.



- Dòng bypass va dòng ngược



- Phát hiện và ghi lại các xáo trộn



- Lập trình trước các cảnh báo để điện kế tự kiểm tra



- Sáng đèn LED, chỉ thị cảnh báo trên màn hình hoặc ngõ ra rờ le hoặc các sự kiện truyền thông.



- Các cảnh báo lưu vào bản sự kiện



Giao tiếp:



- Có 2 cổng giao tiếp hoạt động độc lập.



- Cục bộ- cổng quang chuẩn FLAG (IEC 62056-21) hay ANSI loại 2 (ANSI C12.18)



- RS232 với nguồn Modem (hỗ trợ 2/3G)



- RS485 kết nối nhiều điểm (2 hay 4 dây, RJ45 hoặc cọc bắt vít)



- Có khả năng giao tiếp UDP/IP/PPP/GPRS



- Tương thích với công nghệ Zigbee và MV-90TM



Lựa chọn về pin:



- Pin trong



- Pin ngoài để dễ dàng thay thế



- Có thể chọn thêm Supercap



Phần mềm:



- Eziview được dùng để lập trình và đọc chỉ số đồng hồ (tương thích Windows Vista/XP/2000/NT/ME/98)



- MultiDrive dùng cho giải pháp AMI/AMR đọc chỉ số đồng hồ số lượng lớn tự động và từ xa (tương thích Windows Vista/XP/2000/NT/ME/98)



Công tơ điện tử 3 pha 3 giá EDMI - Model  MK10E
